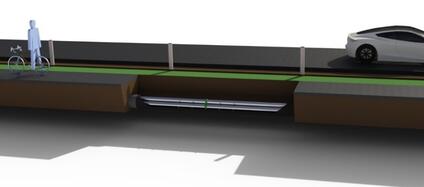

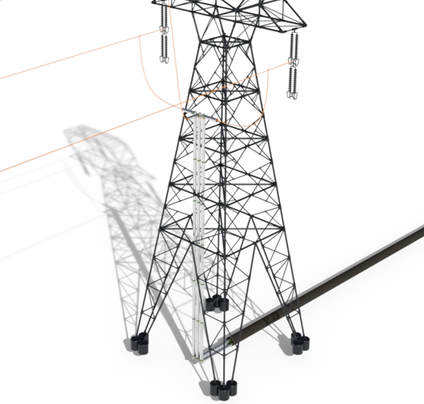

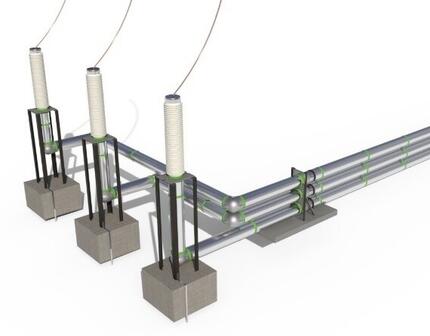

Druckluftkabel können direkt an Freileitungsseile angeschlossen werden und die Leitung unterirdisch und gekapselt weiterführen. Damit können Leitungen unter Siedlungen oder Naturschutzgebiete geführt werden ohne die Umgebung zu beeinträchtigen.

Es können auch gesamte Freileitungsverbindungen von Schaltanlage zu Schaltanlage durch Druckluftkabel ersetzt werden - verlegt in Schutzrohren, Mikrotunneln oder bestehenden Tunneln.

Vorteile durch die Verwendung von Druckluftkabeln

• Leichtere Trassenfindung, kürzere Plangenehmigungsverfahren
  Flexiblere Planung, keine Einschränkungen durch Masten oder Freileitungen, kein Einfluss auf die Anwohner.

• Reduzierte Energieverluste
  Der geringere Widerstand senkt die Verluste pro Meter um den Faktor 2 bis 10 im Vergleich zu Freileitungen. Zusätzlich sind unterirdische Verbindungen meist kürzer als oberirdische Trassen (z.B. Tunnel durch einen Berg anstatt im zick-zack oben drüber).

• Geräuschlos – keine Korona-Entladungen
  Kein störendes Summen oder Brummen, wie es bei Hochspannungs-Freileitungen auftritt.

• Geringste Magnetfelder
  Durch die metallischen Gehäuse bleibt das äussere Magnetfeld minimal – ideal für städtische Gebiete und sensible Umgebungen.

• Höhere Akzeptanz & ästhetische Aufwertung
  Die unterirdische Verlegung vermeidet sichtbare Eingriffe in Landschaft und Stadtbild und sorgt für eine positive gesellschaftliche Wahrnehmung.

• Geringerer Wartungsaufwand & witterungsbeständig
  Die robuste Konstruktion reduziert Wartungskosten und sorgt für eine höhere Betriebssicherheit. Die unterirdische Verlegung schützt vor Witterungseinflüssen und Bewuchs.

• Schutz vor Vandalismus und Terrorismus
  Die unterirdische Verlegung ermöglicht einen sehr guten Schutz gegen Vandalismus oder Terrorismus und schützt so diese kritische Infrastruktur.

• Höhere Übertragungsleistung - keine Spannungserhöhungen nötig
  Das Kapazitätslimit von Freileitungen kann meist nur durch eine Spannungserhöhung (z.B. von 220 kV auf 380 kV) ausreichend erhöht werden. Der Einsatz von Druckluftkabel ermöglicht sehr viel grössere Übertragungsleistungen ohne Spannungserhöhung was den Netzausbau günstiger und schneller macht.

Kostenvergleich: Druckluftkabel vs. Freileitung

Während die Investitionskosten pro Meter höher sind, führen die deutliche geringeren Verluste im Betrieb und der reduzierte Wartungsaufwand zu geringere Lebensdauerkosten von Druckluftkabeln. Sie sind damit langfristig die wirtschaftlichere Lösung.

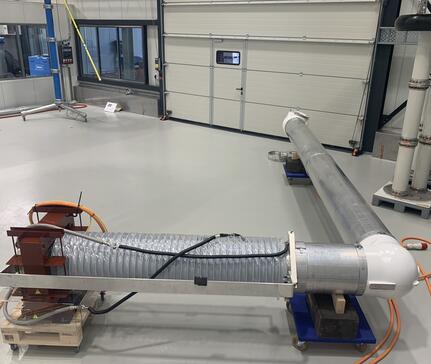

Druckluftkabel habe dieselbe Funktion wie traditionelle Mittel- und Hochspannungskabel und können diese ersetzen. Damit werden die Übertragungsverluste reduziert,  parallele Kabelsysteme eingespart und der Brandschutz verbessert.

Vorteile durch die Verwendung von Druckluftkabeln

• Bessere technische Leistungsfähigkeit
  Druckluftkabel bieten höhere Nennströme bis 5000 A je Kabel für maximale Effizienz. Zusätzlich erlauben Druckluftkabel temporäre Überlastmöglichkeiten im Betrieb.

• Weniger Verluste
  Die grösseren Leiterquerschnitte von Drucklufktabeln reduzieren die Übertragungsverluste um Faktor 2-3 im Vergleich zu VPE Kabeln.

• Reduzierte Baukosten & keine Muffen
  Die neuartige Flanschverbindung und die geringere Verlustwärme erlauben eine kompaktere Verlegung mit geringerem Platzbedarf ohne aufwendige Muffenverbindungen. Es ist auch kein Beton-Rohrblock nötig.

• Optimierter Brandschutz
  Die dicke metallische Hülle bietet überlegene Sicherheit bei Brandereignissen und gegen Störlichtbögen für maximale Betriebssicherheit. Damit sind Druckluftkabel ideal für eine Verlegung in bestehenden Tunneln.

• Einfacherer Transport & Installation
  Leichtbauweise durch Aluminiumrohre mit geringem Transportgewicht und kleinen Transporteinheiten optimiert die Baulogistik - insbesondere an schwer zugänglichen Baustellen.

• Keine Blindstromkompensation bis 60 km
  Traditionelle Erdkabel benötigen ab etwa 20 km Länge eine Blindleistungskompensation, welche zusätzliche Kosten und Verluste bedeutet. Bei Druckluftkabel ist eine Kompensation erst ab etwa 60 km nötig. Damit entstehen keine Zusatzkosten für kürzere Strecken und eine weitere Reduktion der Verluste im Betrieb.

Kostenvergleich: Druckluftkabel vs. VPE Kabel

Bei Nennströmen über 1000 A haben Druckluftkabel vergleichbare Investitionskosten wie VPE Kabel. Je höher der Nennstrom, desto konkurrenzfähiger werden Druckluftkabel. Die geringeren Verluste im Betrieb reduzieren die Lebensdauerkosten.

 Druckluftkabel haben dasselbe Basisdesign wie bestehende GIS und GIL Produkte und können diese deshalb in allen Anwendungen ersetzen. Die in bisherigen Anwendungen verwendeten umweltschädlichen und verbotenen PFAS Gase (SF6 Gas, Perflournitril-Gasmischungen) werden damit durch umweltneutrale Druckluft ersetzt. Zusätzlich werden Kosten, Montageaufwand und Dichtigkeit optimiert, da die aufwendigen Schraubflansche durch ein schraubenloses Flanschsystem mit Doppeldichtung ersetzt wurden.

Vorteile durch die Verwendung von Druckluftkabeln

• Keine Verwendung von SF6 Gas und PFAS Gasmischungen

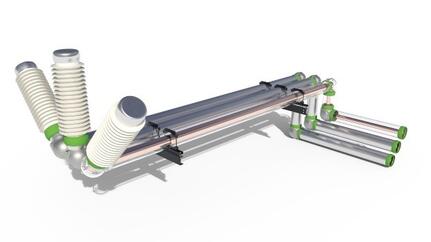

  Hivoduct Druckluftkabel bieten die gleichen Leistungsparameter wie SF6 GIS und GIL, jedoch ohne klimaschädliche PFAS Gase. Druckluftkabel verwenden Druckluft als Isoliermedium – eine umweltfreundliche und zukunftssichere Lösung. Netzbetreiber ersparen sich die Steuern und den Deklarationsaufwand für PFAS Gase.

• Maximale  Betriebssicherheit
  Druckluft ist umweltneutral und atembar und stellt auch kein Problem dar, wenn es in geschlossenen Räumen oder Tunneln frei wird. SF6  besitzt ein extrem hohes Treibhauspotenzial bleibt über Jahrzehnte in der Atmosphäre wenn es frei wird.

• Erlaubt sehr lange Installation
  Gas-isolierte Leitungen benötigen sehr viel Isoliergas - insbesondere bei langen Installationen und grossen Spannungen. Es wäre unverantwortlich, so grosse Mengen an potenten Treibhausgasen zu verbauen. Druckluft ist die einzige Isoliergasoption für lange Leitungen.

• Optimiertes Dichtungssystem und Gashandlingsprozesse
  Druckluftkabel haben viel weniger Dichtstellen und ein Doppeldichtungssystem an jedem Dichtstelle für eine dauerhafte Dichtung der einmal eingefüllten Druckluft. Die Druckluft kann ohne Spezialgeräte direkt aus einer Druckluftflasche nachgefüllt oder für eine Revision in die Umgebung abgelassen werden.

• Bessere öffentliche und behördliche Akzeptanz
  Regierungen und Gesellschaft setzen zunehmend auf nachhaltige Technologien. Druckluftkabel verbessern das Umweltimage von Unternehmen und erfüllen künftige Umweltauflagen.

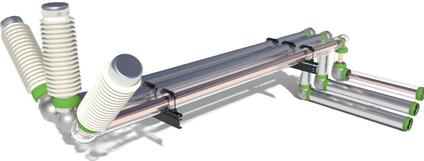

• Reduktion von PFAS Gasen in bestehenden GIS Anlagen
  Druckluftkabel können mit einem einfachen Adapter Teile von bestehenden GIS Installationen ersetzen. Damit kann ein Grossteil des SF6 Gases in Sammelschienen oder Ausleitungen ersetzt werden, auch wenn es z.B. im Leistungsschaltern weiterhin verwendet wird.

• Optionales Monitoringsystem und Nachfüllsystem
  Druckluftkabel können mit einem Druckmonitoring-System ausgestattet werden, welches den Druck in jedem Gasraum überwacht. Ein automatisches Nachfüllsystem für eventuelle Leckagen kann in schwer zugänglichen Installation vorteilhaft sein.

Kostenvergleich Druckluftkabel vs. GIS oder GIL

Druckluftkabel haben geringere Investitionskosten je Meter als GIS oder GIL mit denselben Ratings. Gründe dafür sind geringere Produktkosten durch optimiertes Design, geringerer Montageaufwand und den geringeren Kosten für das Gashandling.

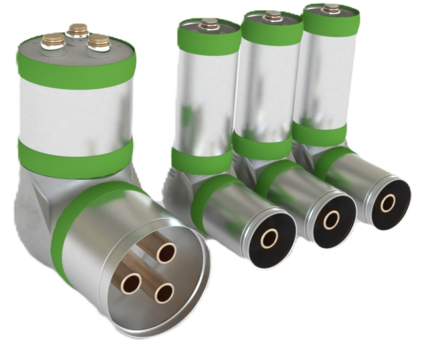

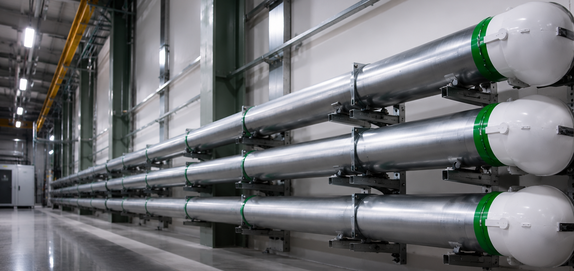

Stromschienen werden verwendet, wenn die Nennströme für einzelne Kabelsysteme zu gross sind oder enge Verhältnisse kleine Biegeradien erfolgen. Druckluftkabel sind optimal für hohe Nennstromanforderungen und können Dank der Winkelstücke ohne Biegeradien um Ecken geführt werden.

Zusätzlich zu den Nennströmen in der Tabelle oben haben wir Leiteroptionen für Hochstromanwendungen bis 6000 A bei allen Produkten.

Vorteile durch die Verwendung von Druckluftkabeln als Stromschienen

• Hohe Stromtragfähigkeit und geringe Verluste
  Druckluftkabel sorgen für eine maximale Leistungsübertragung bei minimalen Verlusten. Nennströme bis 2500 A sind mit den Standardleitern möglich. Ströme bis 5000 A können für jede Spannungsebene gewählt werden.

• Keine Biegeradien und keine Muffen
  Druckluftkabel ermöglichen eine flexible Verlegung ohne Muffen oder Einschränkungen durch Biegeradien. Dies erleichtert die Installation und reduziert den Platzbedarf erheblich.

• Integrierte Erdung
  Bei Druckluftkabeln ist die Erdung bereits in das Gehäuse integriert, wodurch zusätzliche Erdungsinstallationen überflüssig werden. Das Gehäuse kann den vollen Nennstrom und Kurzschlussstrom tragen und schirmt damit das äussere Magnetfeld ab.

• Optimaler Brandschutz & hohe Störlichtbogenfestigkeit
  Druckluftkabel haben eine robuste metallische Hülle und bieten damit einen überlegenen Schutz gegen Brände und Störlichtbögen. Das erlaubt insbesondere einen Einsatz in kritischen Industrieumgebungen und in bestehenden Tunneln mit paralleler Infrastruktur.

• Breites Komponentenportfolio für flexible Layouts
  Druckluftkabel haben ein vielfältiges Komponentenportfolio für jede Baureihe, welches Flexibilität für jeden Anwendungsfall ermöglicht. Dazu gehören insbesondere einstellbare Winkel, Flexible Verbindungen, T-Stücke, Längskompensatoren oder Interfaces an andere Hochspannungskomponenten wie Kabel, Transformatoren, GIS oder Freileitungen.

• Einphasige oder Dreiphasige Kapselung
  Druckluftkabel können einphasig oder dreiphasig gekapselt ausgeführt werden. Damit können Platzbedarf und Stromtragfähigkeit anwendungsspezifisch optimiert werden.

Kostenvergleich: Druckluftkabel vs. Stromschienen

Druckluftkabel sind eine wirtschaftlich attraktive Alternative zu herkömmlichen Stromschienen. Insbesondere bei komplexen Layouts oder bei sehr langen Installationen ergeben sich deutliche Kostenvorteile. Je höher der Nennstrom, desto konkurrenzfähiger werden Druckluftkabel.

Wanddurchführungen sind kurze Hochspannungsverbindungen von einer Seite einer Wand auf die andere. Druckluftkabel sind optimial für diese Anwendung, da die metallische Hülle mit dem Gebäude und der Erdung verbunden werden kann und sehr hohe Nennströme möglich sind. Die Druckluft als Isoliermedium verringert das Gewicht der Installation.

Vorteile durch die Verwendung von Druckluftkabeln

• Hohe Stromtragfähigkeit & geringe Verluste
  Grosse Dauerströme bis 5000 A können mit geringen Abwärmeverlusten durchgeführt werden.

• Integrierte Erdung
  Die Erdung ist bereits in Gehäuse integriert. Dies spart Platz und Kosten, ohne die Sicherheit zu beeinträchtigen.

• Optimaler Brandschutz & hohe Störlichtbogenfestigkeit
  Die metallische Hülle bietet einen überlegenen Schutz gegen Brände und Störlichtbögen, wodurch das Risiko von Schäden und Betriebsunterbrechungen minimiert wird.

• Geringes Gewicht
  Die Luftisolierung in der Verbindung und in den Durchführungen reduziert das Gewicht und damit den Aufwand für Befestigung oder Stützstrukturen.

• Optionales Monitoringsystem
  Druckluftkabel können mit einem Druckmonitoring-System ausgestattet werden, welches den Druck in jedem Gasraum überwacht.

Kostenvergleich: Druckluftkabel vs. Wanddurchführungen

Druckluftkabel sind eine wirtschaftlich attraktive Alternative zu herkömmlichen Wanddurchführungen. Je höher der Nennstrom, desto konkurrenzfähiger werden Druckluftkabel.

Der rasche Fortschritt in der Raketentechnologie macht Raumstationen im Weltall, auf dem Mond und auf dem Mars möglich. Druckluftkabel können statt mit Druckluft auch mit Vakuum isolieren, womit sie optimal für Weltraumanwendungen sind. Zusätzlich ist das geringe Transportgewicht, die robuste metallische Hülle gegen Strahlungseinflüsse, und die hohen Nennströme zur Vermeidung von schweren Transformatoren optimal für solche Anwendungen.

Vorteile durch die Verwendung von Druckluftkabeln

• Vakuum als Isoliermedium
  Das Basisdesign von Druckluftkabeln kann auch mit Vakuum anstatt Druckluft im Isolierspalt verwendet werden. Vakuum ist im Weltraum überall vorhanden und hat kein Gewicht.

• Geringes Gewicht
  Ein minimales Transportgewicht ist für Weltraumanordungen essenziell, da alles Material mit Raketen dorthin gebracht werden muss. Die Vakuumisolierung zusammen mit dem minimalistischen Basisdesign von Druckluftkabeln minimiert das Gewicht.
• Hohe Übertragungsleistung - MW bei Niederspannung
  Raumstationen werden Strom in PV Anlagen im MW Bereich generieren. Bei einer Verteilung mit Niederspannung sind damit Kabel für 1000 A - 5000 A nötig. Druckluftkabel mit Vakuumisolierung können für solche Ströme ausgelegt werden.

• Integrierte Erdung
  Die Erdung ist bereits in Gehäuse integriert. Dies spart Platz und Kosten, ohne die Sicherheit zu beeinträchtigen.

• Optimaler Brandschutz & hohe Störlichtbogenfestigkeit
  Die metallische, geerdete Hülle bietet einen überlegenen Schutz gegen Brände und Störlichtbögen, was insbesondere in Raumstationen überlebenswichtig ist.

• Beständigkeit gegen Strahlung, Langlebigkeit
  Die Hintergrundstrahlung im Weltraum altert und zerstört Kunststoffe welche in traditionellen Kabeln zur Isolierung eingesetzt werden. Druckluftkabel bestehend zu 99% aus Aluminium, welches in eines solche Umgebung stabil bleibt.

• Keine Transformatoren nötig
  Transformatoren sind schwere und komplizierte Geräte, welche elektrische Energie zwischen verschiedenen Spannungsebenen transformieren. Wenn die Energieverteilung im Niederspannungsnetz möglich ist, werden keine Transformatoren benötigt.

• DC und AC Anwendungen
  Druckluftkabel mit Vakuumisolation können als DC Kabel oder AC Kabel ausgeführt werden. In Raumstationen werden beide Stromarten benötigt werden.
