Magnetische Felder bei Druckluftkabeln

Stromfluss erzeugt magnetische Felder

Jeder stromdurchflossene Leiter erzeugt ein Magnetfeld. Dieses entsteht als natürliche Folge der elektrischen Energieübertragung und tritt bei allen Übertragungssystemen auf – unabhängig davon, ob die Energie über Freileitungen oder Kabel transportiert wird.

Die Stärke des Magnetfeldes hängt von verschiedenen Faktoren ab, insbesondere von der Stromstärke, der Anordnung der Leiter und dem Abstand zum Übertragungssystem.

Magnetfelder in Energieübertragungssystemen

Bei Hochspannungsfreileitungen und Kabelsystemen entstehen Magnetfelder entlang der stromführenden Leiter. Je nach Systemaufbau können sich diese Felder unterschiedlich stark auf die Umgebung auswirken.

Während bei offenen Übertragungssystemen ein Teil der Magnetfelder ungehindert nach aussen wirkt, können geschlossene metallische Systeme die Feldverteilung beeinflussen und externe Emissionen reduzieren.

Der Einfluss des Systemdesigns

Die Höhe der nach aussen wirkenden Magnetfelder wird wesentlich durch die Anordnung der Leiter und die Bauweise des Übertragungssystems bestimmt.

Druckluftkabel nutzen eine vollständig metallische Kapselung, welche neben mechanischem Schutz und Erdung auch einen wichtigen Beitrag zur Reduktion externer Magnetfelder leistet.

Metallische Kapselung reduziert Feldemissionen

Druckluftkabel unterscheiden sich von vielen konventionellen Übertragungssystemen durch ihre vollständig geschlossene Aluminiumkapselung. Die stromführenden Leiter befinden sich innerhalb eines druckfesten Metallgehäuses, das gleichzeitig mechanischen Schutz, Erdung und elektromagnetische Abschirmung bietet.

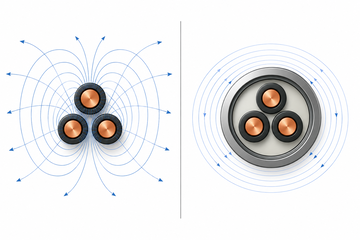

Magnetfeldvergleich: Freileitung und Druckluftkabel

"Natürliche" Kompensation von Magnetfeldern

Durch die Wechselwirkung zwischen den stromführenden Leitern und dem Aluminiumgehäuse entstehen induzierte Ströme innerhalb der Kapselung. Diese Ströme erzeugen Gegenfelder, welche das Magnetfeld der Leiter kompensieren. Die Kompensation ist umso besser, je besser das Gehäuse leitet und je besser die Erdung des Gehäuses ist. Dadurch werden die nach aussen wirkenden Magnetfeldemissionen deutlich reduziert.

Reduzierte Feldemissionen ausserhalb des Systems

Während sich Magnetfelder bei offenen Übertragungssystemen ungehindert in die Umgebung ausbreiten können, verbleibt bei Druckluftkabeln ein grosser Teil der elektromagnetischen Wechselwirkungen innerhalb des gekapselten Systems. Das Resultat sind deutlich geringere externe Magnetfelder entlang der Trasse.

Vorteile der geschlossenen Bauweise

Die Kombination aus metallischer Kapselung und optimierter Leiteranordnung ermöglicht:

• Reduzierte Magnetfeldemissionen
• Hohe Übertragungsleistungen
• Integrierte Erdung
• Berührungsschutz
• Kompakte Trassenführung
• Gute Integration in bestehende Infrastruktur

Reduzierte Magnetfelder dort, wo sie besonders relevant sind

Neben Übertragungsleistung und Versorgungssicherheit spielen bei modernen Infrastrukturprojekten zunehmend auch Umweltaspekte, Flächennutzung und die Integration in bestehende Bebauung eine wichtige Rolle.

Durch die vollständig metallische Kapselung und die reduzierten externen Magnetfeldemissionen eignen sich Druckluftkabel besonders für Anwendungen mit erhöhten Anforderungen an Infrastrukturverträglichkeit.

Typische Einsatzbereiche

Druckluftkabel können insbesondere Vorteile bieten in:

• Stadtgebieten
• Wohngebieten
• Industriearealen
• Tunnelanlagen
• Verkehrsinfrastruktur
• Umspannwerken
• Kritischer Energieinfrastruktur

Integration in bestehende Infrastruktur

Die Kombination aus unterirdischer Verlegung, kompakter Trassenführung und reduzierten Magnetfeldern ermöglicht eine flexible Integration in bestehende Infrastruktur. Dadurch können neue Übertragungskapazitäten geschaffen werden, ohne bestehende Nutzungen oder Landschaftsräume wesentlich zu beeinträchtigen.

Unterstützung einer nachhaltigen Netzentwicklung

Mit dem zunehmenden Ausbau von Stromnetzen gewinnen Lösungen an Bedeutung, die hohe Übertragungsleistungen mit einer guten Infrastrukturverträglichkeit verbinden.

Reduzierte Magnetfeldemissionen können dabei einen zusätzlichen Beitrag zur Akzeptanz und Integration neuer Energieinfrastruktur leisten.

Technische Eigenschaften bei der Netzentwicklung

Bei der Planung neuer Energieinfrastruktur werden verschiedene technische und räumliche Anforderungen berücksichtigt. Dazu gehören unter anderem Übertragungsleistung, Flächenbedarf, Wartungszugang und Umweltauswirkungen.

Die Eigenschaften von Druckluftkabeln ermöglichen eine kompakte Trassenführung und eine Integration in bestehende Infrastrukturkorridore.

Systemdesign als Einflussfaktor

Die Höhe externer Magnetfelder wird nicht allein durch die Stromstärke bestimmt, sondern auch durch die Bauweise und Anordnung der Leiter. Die metallische Kapselung von Druckluftkabeln reduziert die nach aussen wirkenden Feldemissionen und unterstützt dadurch eine flexible Infrastrukturplanung.

Reduzierte Magnetfelder durch Systemdesign

Magnetfelder sind ein natürlicher Bestandteil der elektrischen Energieübertragung. Ihre Ausprägung hängt jedoch wesentlich von der Bauweise und dem Aufbau des jeweiligen Übertragungssystems ab.

Druckluftkabel nutzen eine vollständig metallische Aluminiumkapselung, welche neben mechanischem Schutz und Erdung auch zur Reduktion externer Magnetfeldemissionen beiträgt.

Vorteile für moderne Infrastrukturprojekte

Durch die Kombination aus hoher Übertragungsleistung, unterirdischer Verlegung und reduzierten Magnetfeldern eignen sich Druckluftkabel insbesondere für Anwendungen mit erhöhten Anforderungen an Infrastrukturintegration und Umweltverträglichkeit.

Besondere Vorteile ergeben sich in:

• Stadtgebieten
• Wohngebieten
• Tunnelanlagen
• Industrieinfrastruktur
• Verkehrsinfrastruktur
• Kritischen Energieanlagen

Zukunftsfähige Energieübertragung

Die Anforderungen an Stromnetze wachsen kontinuierlich. Gleichzeitig gewinnen Themen wie Flächennutzung, Infrastrukturintegration und gesellschaftliche Akzeptanz zunehmend an Bedeutung.

Druckluftkabel verbinden hohe Übertragungsleistungen mit einer geschlossenen Systemarchitektur und schaffen dadurch Voraussetzungen für eine leistungsfähige und nachhaltige Energieinfrastruktur.
