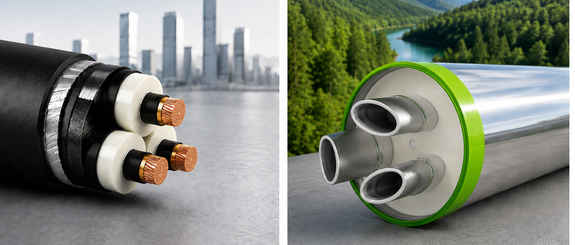

Druckluftkabel vs. VPE-Kabel
Vergleich von Übertragungsleistung, Energieeffizienz und Nachhaltigkeit in Mittel- und Hochspannungsnetzen
VPE-Kabel (XLPE-Kabel) sind heute der etablierte Standard für die unterirdische Energieübertragung in Mittel- und Hochspannungsnetzen .
Druckluftkabel stellen eine innovative Alternative dar, die insbesondere bei hohen Übertragungsleistungen, langen Leitungslängen und nachhaltigen Infrastrukturprojekten neue Möglichkeiten eröffnet.
Die Anforderungen an moderne Stromnetze steigen
Die Energiewende, die Integration erneuerbarer Energien und der steigende Strombedarf stellen Übertragungsnetze weltweit vor neue Herausforderungen. Gleichzeitig werden Anforderungen an Energieeffizienz, Versorgungssicherheit und Nachhaltigkeit immer wichtiger.
VPE-Kabel (XLPE-Kabel) werden heute in den meisten Mittel- und Hochspannungsnetzen eingesetzt. Mit Druckluftkabeln steht jedoch eine neue Technologie zur Verfügung, die hohe Übertragungsleistungen, geringe Verluste und eine vollständig metallische Kapselung kombiniert.
Dieser Vergleich zeigt die wichtigsten Unterschiede zwischen Druckluftkabeln und VPE-Kabeln hinsichtlich Übertragungsleistung, Infrastruktur, Betrieb, Wartung und Umweltverträglichkeit.
Die wichtigsten Unterschiede auf einen Blick
Hohe Übertragungsleistung
Hohe Stromtragfähigkeit für leistungsstarke
Mittel- und Hochspannungsnetze
PFAS-frei & ohne SF₆
Druckluft als nachhaltiges Isolationsmedium
ohne SF₆ und PFAS.
Integriertes Monitoring
Zustandsüberwachung und Druckmonitoring
direkt im System integriert
.
Schnelle Reparaturen
Standardisierte Komponenten ermöglichen
Reparaturen innerhalb weniger Tage
.
Was sind VPE-Kabel?
VPE-Kabel (Vernetztes Polyethylen, englisch XLPE) sind heute die am häufigsten eingesetzte Technologie für die unterirdische Hochspannungsübertragung. Die elektrische Isolation erfolgt durch eine Kunststoffisolierung aus vernetztem Polyethylen.
Dank jahrzehntelanger Betriebserfahrung gelten VPE-Kabel als bewährte Lösung für Energieversorger weltweit. Gleichzeitig führen hohe Kapazitäten und Blindleistungsströme insbesondere bei langen Kabelstrecken zu technischen Einschränkungen.
Was sind Druckluftkabel?
Druckluftkabel (Pressurized Air Cables, PAC) nutzen trockene Druckluft als Hauptisolationsmedium. Die Leiter befinden sich innerhalb eines druckfesten Aluminiumgehäuses, das gleichzeitig mechanischen Schutz, Erdung und elektromagnetische Abschirmung bietet.
Die Technologie eignet sich für Spannungsebenen von 12 kV bis 420 kV und kann in Schutzrohren, Microtunneln, begehbaren Tunneln, Umspannwerken oder Kraftwerken eingesetzt werden.
Infrastruktur und Trassenführung
Nutzung bestehender Infrastruktur
Druckluftkabel können in Schutzrohren, Mikrotunneln, Kabelkanälen und begehbaren Tunneln installiert werden.
Durch die vollständig metallische Kapselung sind keine zusätzlichen Betonrohrblöcke zur Kühlung oder zum Brandschutz erforderlich. Dadurch lassen sich bestehende Infrastrukturkorridore häufig weiter nutzen und Bauarbeiten reduzieren.
Übertragungsleistung
Mehr Leistung pro Leitung
Eine der grössten Stärken von Druckluftkabeln ist ihre hohe Stromtragfähigkeit und damit die Möglichkeit, grössere Leistung je System zu übertragen.
Typische Übertragungsleistungen:
Leistungsverluste
Effiziente Energieübertragung
Verluste wirken sich über Jahrzehnte auf die Wirtschaftlichkeit von Übertragungsnetzen aus.
Typische Leistungsverluste bei 1000 A:
Blindleistung und Netzstabilität
Weniger Blindleistung, mehr nutzbare Übertragungskapazität
Aufgrund ihrer Isolationsgeometrie weisen VPE-Kabel eine vergleichsweise hohe Kapazität auf. Dadurch entstehen Blindströme, die insbesondere bei langen Übertragungsstrecken zusätzliche Kompensationsmassnahmen erforderlich machen können.
Druckluftkabel besitzen hingegen eine etwa fünfmal geringere Kapazität. Dadurch werden sowohl der Blindleistungsbedarf als auch die Ladestromanteile deutlich reduziert.
Die Hauptgründe hierfür sind der grössere Isolationsabstand durch die Druckluftisolierung sowie die niedrigere Dielektrizitätskonstante von Luft (ca. 1) im Vergleich zu XLPE (ca. 2,5).
Vorteile für den Netzbetrieb
Geringere Blindströme bieten mehrere Vorteile:
- Höhere nutzbare Übertragung von Wirkleistung
- Geringere Ladestromanteile
- Reduzierter Bedarf an Blindleistungskompensation
- Höhere Effizienz bei langen Übertragungsstrecken
- Größere Flexibilität bei der Netzplanung
Druckluftkabel vereinen damit die Vorteile der Erdverkabelung mit elektrischen Eigenschaften, die insbesondere für Anwendungen mit hoher Übertragungskapazität und großen Entfernungen von Vorteil sind.
Monitoring und Zustandsüberwachung
Integrierte Zustandsüberwachung
VPE-Kabelsysteme sind häufig auf zusätzliche Überwachungslösungen angewiesen, beispielsweise Teilentladungsüberwachung, Temperaturmessungen oder die Analyse von Mantelströmen.
Druckluftkabel verfügen über eine integrierte Drucküberwachung, welche die wesentlichen Betriebsparameter kontinuierlich überwacht und eine Lokalisierung betroffener Abschnitte innerhalb des Systems ermöglicht.
Kontinuente Transparenz über den Systemzustand
Da das Isoliermedium laufend überwacht wird, kann der Betriebszustand des Systems über die gesamte Lebensdauer hinweg beurteilt werden.
Dies bietet mehrere Vorteile:
- Kontinuierliche Zustandsüberwachung
- Integrierte Drucküberwachung
- Früherkennung von Unregelmässigkeiten
- Lokalisierung betroffener Leitungsabschnitte
- Unterstützung einer zustandsorientierten Instandhaltung
- Erhöhte Betriebssicherheit
Das integrierte Überwachungskonzept macht die Zustandsbeurteilung zu einem festen Bestandteil des Übertragungssystems und nicht zu einer zusätzlichen externen Funktion.
Betriebssicherheit und Brandschutz
Nicht brennbare Kapselung
VPE-Kabel nutzen polymerbasierte Isolationsmaterialien.
Druckluftkabel verwenden trockene Druckluft innerhalb einer vollständig metallischen Aluminiumkapselung.
Die Konstruktion ist nicht brennbar und eignet sich besonders für Anwendungen mit erhöhten Anforderungen an Brandschutz und Betriebssicherheit, beispielsweise in Tunneln, Industrieanlagen oder kritischer Infrastruktur.
Vorteile der geschlossenen Metallkapselung
Die Aluminiumkapselung erfüllt mehrere Funktionen in einer einzigen Systemkomponente:
- Mechanischer Schutz
- Erdung
- Druckaufnahme und -haltung
- Elektromagnetische Abschirmung
- Nicht brennbare Konstruktion
Diese Kombination ermöglicht ein robustes Übertragungssystem mit hoher Sicherheit und Zuverlässigkeit – selbst unter anspruchsvollen Installations- und Umgebungsbedingungen.
Magnetfelder
Reduzierte elektromagnetische Emissionen
Das dickwandige Aluminiumgehäuse von Druckluftkabeln wirkt als elektromagnetische Abschirmung. Die im Gehäuse induzierten Ströme kompensieren einen grossen Teil des von den Leitern erzeugten Magnetfeldes.
Dadurch werden externe Magnetfelder im Vergleich zu konventionellen Übertragungssystemen deutlich reduziert.
Vorteile der elektromagnetischen Abschirmung
- Geringere Magnetfeldemissionen in der Umgebung der Leitung
- Verbesserte elektromagnetische Verträglichkeit (EMV)
- Reduzierte Beeinflussung benachbarter technischer Anlagen und Kommunikationssysteme
- Erleichterte Integration in dicht besiedelten oder sensiblen Gebieten
Diese Eigenschaften machen Druckluftkabel besonders geeignet für Anwendungen in urbanen Räumen, Tunneln, Industrieanlagen und anderen Umgebungen mit erhöhten Anforderungen an die elektromagnetische Verträglichkeit.
Nachhaltigkeit
Entwickelt für eine nachhaltige Energieinfrastruktur
Druckluftkabel verwenden Druckluft als Isolationsmedium und benötigen weder SF₆ noch PFAS-basierte Isolationssysteme.
Durch den Einsatz von Druckluft als Isolationsmedium, den hohen Aluminiumanteil sowie den Verzicht auf SF₆ und PFAS-basierte Isolationssysteme schaffen Druckluftkabel gute Voraussetzungen für Recycling, Kreislaufwirtschaft und eine langfristig nachhaltige Energieinfrastruktur. Damit unterstützen sie die Anforderungen moderner Stromnetze an Umweltverträglichkeit, Ressourceneffizienz und Zukunftsfähigkeit.
Weitere Vorteile
- Druckluft als natürliches Isolationsmedium
- Kein Einsatz von SF₆ oder PFAS-basierten Isolationssystemen
- Verzicht auf langlebige fluorierte Stoffe
- Hoher Aluminiumanteil
- Sehr gute Recyclingfähigkeit
- Geringe Umweltbelastung über den Lebenszyklus
- Reduzierte Magnetfeldemissionen
Lebenszykluskosten
Wirtschaftlichkeit über Jahrzehnte
Die Bewertung von Übertragungssystemen erfolgt nicht allein anhand der Investitionskosten.
Energieverluste, Blindleistungsbedarf, Wartungsaufwand, Reparaturzeiten und Nutzungsdauer beeinflussen die Gesamtkosten über den gesamten Lebenszyklus einer Anlage.
Druckluftkabel reduzieren insbesondere Energieverluste und den Blindleistungsbedarf und können dadurch langfristig zu niedrigeren Betriebskosten beitragen.
Weitere Vorteile
- Geringere Energieverluste
- Reduzierter Bedarf an Blindleistungskompensation
- Niedrigere Betriebskosten über die gesamte Lebensdauer
- Unterstützung eines lebenszyklusorientierten Asset Managements
- Langfristige Wirtschaftlichkeit für Übertragungssysteme mit hoher Kapazität
Wartung und Reparatur
Schnelle Wiederherstellung im Störungsfall
Im Störungsfall können Reparaturen an VPE-Kabelsystemen aufgrund von Muffenarbeiten und der Beschaffung von Ersatzkomponenten mehrere Wochen oder sogar Monate in Anspruch nehmen.
Druckluftkabel basieren auf standardisierten Rohrsegmenten und schraubenlosen Flanschverbindungen. Reparaturen können typischerweise innerhalb weniger Tage durchgeführt werden.
Weitere Vorteile
- Kurze Reparaturzeiten
- Schnelle Wiederherstellung der Übertragungskapazität
- Standardisierte Systemkomponenten
- Reduzierte Ausfallzeiten
- Höhere Systemverfügbarkeit
- Unterstützung eines resilienten Netzbetriebs
Grenzen von Druckluftkabeln
Jede Technologie hat ihren Einsatzbereich
VPE-Kabel verfügen über eine sehr grosse Betriebserfahrung und sind heute weltweit etabliert.
Druckluftkabel sind eine jüngere Technologie. Die Zahl der Referenzprojekte ist noch geringer, gleichzeitig wurden bereits Typprüfungen erfolgreich abgeschlossen und erste Kundenprojekte umgesetzt.
Die Wahl der optimalen Technologie hängt deshalb immer von den jeweiligen Projektanforderungen ab.
Fazit
Wann sind Druckluftkabel eine interessante Alternative?
Druckluftkabel bieten insbesondere Vorteile bei:
- hohen Übertragungsleistungen
- grossen Stromstärken
- langen Übertragungsstrecken
- Tunnel- und Schutzrohranwendungen
- nachhaltigen Infrastrukturprojekten
- Netzausbau mit begrenztem Platzangebot
Während VPE-Kabel weiterhin eine bewährte Standardlösung darstellen, erweitern Druckluftkabel das Spektrum moderner Übertragungstechnologien und eröffnen neue Möglichkeiten für leistungsfähige, nachhaltige und zukunftssichere Stromnetze.
